Reprogrammation Moteur Corvette C6 2015-2013 - Dernière mise à jour : 01/09/2015

Description des différents boitiers de gestion électronique

Les Corvettes C6 en boîte mécanique possèdent 2 boitiers : l'ECM et le BCM.
En boîte automatique elles possèdent un boitier spécifique supplémentaire pour la gestion de boîte automatique : le TCM
Le ECM (Engine control module) prend en charge toute la gestion moteur.
Le BCM (Body Control Module) prend en charge le reste (ABS/ASR/Vitres electriques/ ...)
Le TCM (Transmission Controle Module) prend en charge la gestion de boîte automatique

Nous allons exclusivement aborder l'ECM et le TCM.


Les Corvettes de sixième génération possèdent plusieurs types d'ECM et de TCM selon les années et les motorisations.
- Corvette C6 LS2 : ECM E40 (TCM T42)
- Corvette C6 LS3 & Z06 : ECM E38 (TCM T43)
- Corvette C6 ZR1 : ECM E67
L'ECM et le TCM se présentent de la façon ci-dessous :
PCM E38

PCM E40

PCM E67

TCM T42
L'ECM est situé dans le passage de roue passager, tandis que le TCM est situé au niveau de la boîte de vitesse />

Mise à jour des boîtiers électroniques

Le programme peut être mis à jour par les concessions à l’aide d’un outil qui s’appelle le Tech2.
Mettre à jour le programme est important car certains programmes peuvent présenter des bugs et avoir la dernière mise à jour est toujours souhaitable (comme sur votre PC)
Le tech2 communique avec l'ECM, le BCM et le TCM. Il est utiliser pour faire les diagnostiques, voir les codes erreur éventuels, ajouter / supprimer les options ou faire des mises à jour logicielles.
Il ne rentre pas en détails dans la cartographie.
Gm Tech2
Pour avoir accès au différents boiters, la prise diagnostique est utilisée via le protocole OBD2 située sous le volant.
La communication s'effectue au moyen du protocole OBD2.
Prise diagnostique
Nous utilisons également le port OBD2 pour lire et flasher votre ECM et TCM et acquérir des données.
Nous possédons également toutes les connectiques pour reprogrammer vos ECM et TCM dans nos locaux après envoi postal si vous ne pouvez pas venir nous voir.Le retour de vos boîters s'effectuent sous 48h après réception.

Reprogrammation sur Corvette d'origine

Les calibrations d'origine sont issues de milliers d'heures de R&D par les ingénieurs de GM et ont pour but de répondre à un cahier des charges précis qui prend en compte les normes de pollution des différents pays, les différents climats, les différents type d'essence.
Du fait de leur aspect générique elles gardent cependant une grande marge d'optimisation
Il existe deux capteurs principaux qui influent directement sur le mélange :
    -Le débitmètre (la MAF) qui mesure l’air qui entre avant le papillon
    -Le capteur MAP situé sur la pipe d’admission mesure la pression d’air (Kpa) dans la pipe d’admission

Pour simplifier il existe deux modes : le mode Closed Loop et Open Loop
Le mode close loop est utilisé en ‘cruising’ ou conduite normale. Les sondes lambda corrigent en permanence le mélange pour avoir Lamdda = 1 ou AFR (Air Fuel Ration)= 14.63 pour le SP95 ou 98.


Impact du mélange en plein gaz et performances

En En mode open loop : plein gaz, les sondes lambda ne corrigent pas le mélange. Le mélange est enrichit considérablement en mode plein GAZ par l'ECM.
D’ailleurs les sondes lambda d’origine sont des narrow band, c’est-à-dire qu’elles ne sont exactes qu’a lambda = 1 (AFR = 14.63). /> Pour mesurer l’AFR précisément il faut une sonde Wideband. La sonde wideband doit etre prise avant les catas et sur nos moteurs coté conducteur car le cylindre #7 est le plus pauvre du au design de la rampe d'injection.
Nous utilisons un Wideband profesionnel ECM AFM 1000. Il s'agit du meilleur wideband disponible actuellement dans l'industrie. La qualité et la précision du matériel est garant de la qualité de votre reprogrammation.
En théorique pour un moteur atmosphérique le couple maximum est atteint à 12.5 AFR (0.85) et la puissance maxi à 13 AFR (0.89 Lambda)
En pratique, les chiffres varient selon le type de moteur et les modifications.

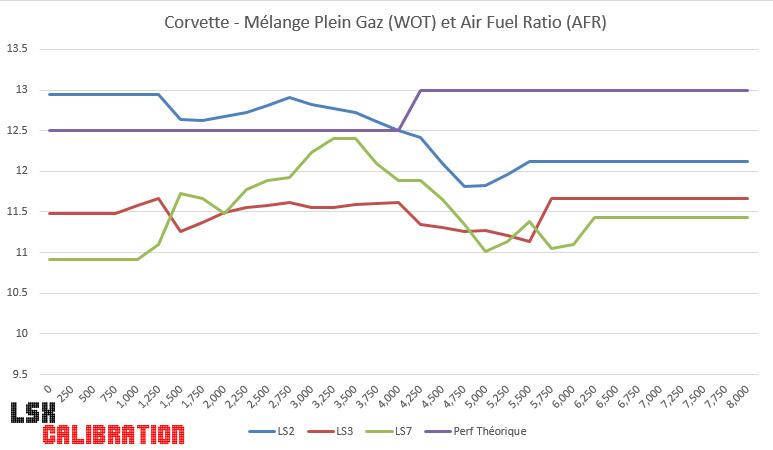

Le graphe ci-dessous reprend les valeurs en plein gaz des Corvette 6.0 LS2, 6.2 LS3 et 7.0 LS7 comparées les valeurs optimales théoriques.
Le moteur 6.2 LS9 de la ZR1 n'apparait pas car le LS9 est un moteur compressé et les valeurs optimales sont différentes.



Avance à l'allumage

Allant de pair avec le mélange, nous avons la notion d’avance à l’allumage.
Chaque moteur possède un point de MBT (Most Brake Torque) qui est le point d’avance à l’allume le plus optimum.
Ce point est défini en fonction de l’octane du carburant et de différents facteurs (altitude, temperature, etc).
Nous avons la chance d’avoir du SP98 (octane 93 au US), les corvettes ont été prevues pour fonctionner de facon optimale à l’octane 91 aux US (SP95) et pouvant fonctionner à l’octane 87.
Le but de la reprog est de trouver ce point de MBT sur toute la plage et dans toutes les conditions.
Le principe est relativement simple : augmenter l’avance tant que le couple augmente et qu’il y ait aucune présence du cliquetis. Optimiser l'avance est gage de puissance et de consommation réduite. Nos clients ont remarqué en moyenne en baisse de 1 à 1.5 L/100 en vitesse stabilisée.

Brides

- Brides de couples en dessous de 3000 tours/min : GM a mis des brides de couples pour rendre la voiture moins brutale mais aussi pour ménager le pont arriere en cas d’abus du conducteur de 0 à 3000 tours, le couple est réduit electroniquement de 25%.

Modifications

Un des grands intérets de la reprogrammation est de adaptée aux modifications apportées sur le véhicule et faire une calibration sur mesure et optimisées.
Nous avons une grande expérience sur un grand panel de véhicules modifiées.
Admission / Echappement, Collecteurs longs, Préparation moteur interne (arbre à cames, culasses performances, stocker) ou suralimentation (compresseurs, turbos, NOS).



Gain (réels) espérés avec nos reprogrammations

Les gains de la reprogrammations sont variables en fonction de la modifications des véhicules.
    - 15cv / 20NM en moyenne sur une corvette d'origine.
    - 25cv / 35NM en moyenne sur une corvette légèrement modifiée.
    - 30cv / 45MN en moyenne sur une corvette avec des collecteurs longs.
    - 40-60cv / 50-75MN ou plus sur de grosses modifications (où la reprogrammation est indispensable).




Exemple de gain avec une reprogrammation sur une Corvette C6 Z06 déjà équipée d'une admission Halltech +26cv/+51NM
Reprogrammation moteur corvette C6 Z06



Reprogrammation sur C6 Z06 d'origine (avec catback Akrapovic n'apportant aucun gain de puissance) +25cv/+42NM





Vidéo d'une C6 Z06 avec Compresseur Edelbrock et arbre à cames(reprogrammée par nos soins) : 622cv/874NM


Vous remarquerez que les chevaux annoncés par GM ne sont pas au rendez vous sur banc. Un banc reste avant tout un outil de réglage pas un outil de mesure absolu. Les C6 Z06 d'origine sortent en moyenne entre 475/485cv et entre 620/630NM sur banc superflow





Exemple de gain sur une Corvette C6 ZR1 2010 100% d'origine : +21cv / + 18NM
Reprogrammation moteur corvette C6 ZR1
Exemple de gain sur une Corvette C6 ZR1 2010 Collecteurs Longs / Pulley : +57cv / + 131NM
Reprogrammation moteur corvette C6 ZR1 Pulley LTH Tuned






Boîte automatique (pour les modèles équipés)

GM a programmé la boîte automatique 6L80E de la corvette pour convenir au plus grand nombre.
Le programme est loin d'être optimisé et les réglages sont quasi similaires ... aux trucks GM (Hummer, Suburban, ...) qui partagent la même boîte
. Il faut reconnaître que la gestion de boîte n'est pas digne d'une sportive.
L’optimisation de la boite est bénéfique pour la durée de vie de la boite : En la faisant moins patiner (plus de pression), les disques s’usent moins.
Il faut être très vigileant aux reglages apportés. La boite 6 rapports est très complexe et possède plus de 4000 parametres.
Nous avons reprogrammé plus de 300 boites automatiques GM sans problème et sans casse depuis 8 ans. Plusieurs de nos clients sont engagés en compétition de runs sur 400m.
Nos programmes sont issus de centaines d'heures de R&D et sont complémentement personnalisables sur les différents modes : Drive, Sport et aux palettes.
. Consultez notre page spécifique sur boîte 6L80E

Modifications

Nous avons une grande expérience sur les calibrations de véhicules fortement modifiés sur base de moteurs LS2, LS3, LS7 & LS9
Exemple de reprogrammations effectuées :
- C6 LS2 AAC peformance / Cullasses TFS 220 / Collecteurs Longs ARH
- C5 Swap LS2 AAC custom / Culasses AFR 205 / Collecteurs Long ARH
- C5 swap LS3 AAC GM Hot Cam / Collecteurs Longs ARH
- Camaro 2000 swap LS2 stocker 6.6 / AAC custom / Culasses TFS 215
- Camaro SS 2010 LS3 / AAC Custom / Collecteurs Longs
- Corvette C6 Z06 GT3 / AAC Custom
- C6 Z06 collecteurs long American Racing
- C6 Z06 Compressées : Compresseurs Vortech & Paxton Novi
- C6 Z06 Préparation AAC & Culasses performances
- C6 Z06 Moteur Forgé Proline / Vengeance Racing
- C6 Z06 Moteur Forgé / Compresseur Paxton Novi
- Suburban swap LS3 strocker AAC custom / Culasses TFS 235 / Collecteurs long ARH
- Corvette C6 ZR1 Admission / Collecteurs longs ARH / Pulley
...
